ASP.NET Web アプリで Chart を使う方法を先の記事「Chart (ASP.NET Web Forms 用)」や「MVC で Chart を利用する方法」に書きましたが、それらに表示した棒グラフを同様に Chart を使って WPF アプリで表示する方法を書きます。

この記事でプロジェクトの作成に使ったのは Visual Studio Community 2022 のテンプレート「WPF アプリ (.NET Framework)」で、フレームワークは .NET Framework 4.8 です。

プロジェクトを作成したら、ソリューションエクスプローラーの「参照」を左クリック ⇒［参照の追加(R)...］をクリックして表示される「参照マネージャー」」ダイアログで以下の項目を参照に追加します。

• WindowsFormIntegration
• System.Windows.Forms
• System.Windows.Forms.DataVisualization

上の 2 つが WPF アプリで Windows Forms 用のコントロールを使うために必要なもの、最後のものが Chart コントロールを使うためのものです。

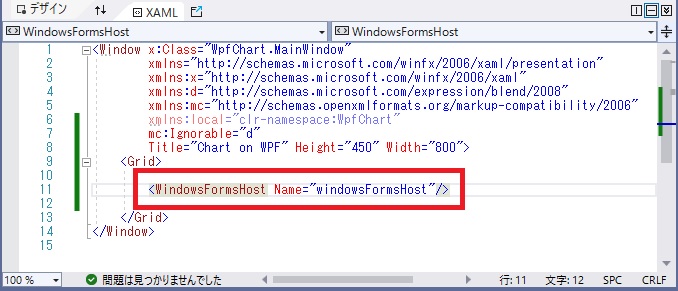

次に、自動生成された MainWindow.xaml の XAML のコードに以下の画像の赤枠のコードを追加します。赤枠部分に Windows Froms 用のコントロール（この記事の例では Chart）を配置することができます。

Microsoft のドキュメント「チュートリアル: WPF での XAML を使用した Windows フォーム コントロールのホスト」のように XAML 上で Windows Forms 用コントロールを配置することができますが、この記事では MainWindow.xaml.cs で動的に Chart コントロールを作って配置することにします。

MainWindow.xaml.cs のコードは以下の通りです。これを実行した結果がこの記事の一番上の画像です。

using System.Windows;
using System.Data;
using System.Windows.Forms.DataVisualization.Charting;
using System.Data.SqlClient;

namespace WpfChart
{
    /// <summary>
    /// MainWindow.xaml の相互作用ロジック
    /// </summary>
    public partial class MainWindow : Window
    {
        private readonly Chart chart;

        public MainWindow()
        {
            InitializeComponent();

            this.chart = new Chart
            {
                Name = "chart1",
                Width = 600,
                DataSource = CreateDataTable().DefaultView
            };

            this.windowsFormsHost.Child = this.chart;

            Legend legend = new Legend()
            {
                DockedToChartArea = "ChartArea1",
                IsDockedInsideChartArea = false,
                Name = "Legend1"
            };

            chart.Legends.Add(legend);

            Series series = new Series()
            {
                Name = "三吉",
                ChartType = SeriesChartType.StackedColumn,
                CustomProperties = "DrawingStyle=Cylinder",
                IsValueShownAsLabel = true,
                Label = "#PERCENT{P1}",
                Legend = "Legend1",
                XValueMember = "Month",
                YValueMembers = "三吉"
            };
            chart.Series.Add(series);

            series = new Series()
            {
                Name = "春日",
                ChartType = SeriesChartType.StackedColumn,
                CustomProperties = "DrawingStyle=Cylinder",
                IsValueShownAsLabel = true,
                Label = "#PERCENT{P1}",
                Legend = "Legend1",
                XValueMember = "Month",
                YValueMembers = "春日"
            };
            chart.Series.Add(series);

            series = new Series()
            {
                Name = "東雲",
                ChartType = SeriesChartType.StackedColumn,
                CustomProperties = "DrawingStyle=Cylinder",
                IsValueShownAsLabel = true,
                Label = "#PERCENT{P1}",
                Legend = "Legend1",
                XValueMember = "Month",
                YValueMembers = "東雲"
            };
            chart.Series.Add(series);

            series = new Series()
            {
                Name = "府中",
                ChartType = SeriesChartType.StackedColumn,
                CustomProperties = "DrawingStyle=Cylinder",
                IsValueShownAsLabel = true,
                Label = "#PERCENT{P1}",
                Legend = "Legend1",
                XValueMember = "Month",
                YValueMembers = "府中"
            };
            chart.Series.Add(series);

            series = new Series()
            {
                Name = "広島",
                ChartType = SeriesChartType.StackedColumn,
                CustomProperties = "DrawingStyle=Cylinder",
                IsValueShownAsLabel = true,
                Label = "#PERCENT{P1}",
                Legend = "Legend1",
                XValueMember = "Month",
                YValueMembers = "広島"
            };
            chart.Series.Add(series);

            ChartArea chartArea = new ChartArea()
            {
                Name = "ChartArea1",
                AxisY = new Axis() { Title = "売上高" },
                AxisX = new Axis() { Title = "売上月" }
            };
            chart.ChartAreas.Add(chartArea);
        }

        private DataTable CreateDataTable()
        {
            string connString = @"・・・接続文字列・・・";
            string selectQuery = @"SELECT Month,
                SUM(CASE WHEN Name = N'三吉' THEN Sales ELSE 0 END) AS 三吉,
                SUM(CASE WHEN Name = N'春日' THEN Sales ELSE 0 END) AS 春日,
                SUM(CASE WHEN Name = N'東雲' THEN Sales ELSE 0 END) AS 東雲,
                SUM(CASE WHEN Name = N'府中' THEN Sales ELSE 0 END) AS 府中,
                SUM(CASE WHEN Name = N'広島' THEN Sales ELSE 0 END) AS 広島
                FROM Shop GROUP BY Month";

            using (var connection = new SqlConnection(connString))
            {
                using (var command = new SqlCommand(selectQuery, connection))
                {
                    var adapter = new SqlDataAdapter(command);
                    var table = new DataTable();
                    adapter.Fill(table);
                    return table;
                }
            }
        }
    }
}
