URL Rewrite Module の Outbound Rules

by WebSurfer 20. March 2017 16:56

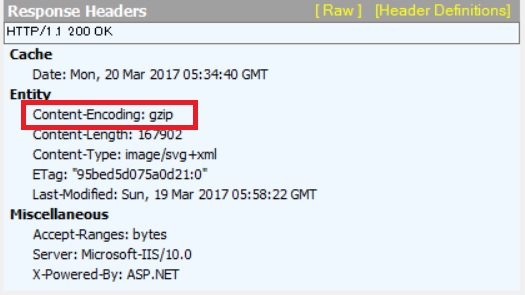

gzip 圧縮済みのコンテンツを応答としてブラウザに返す場合、下の画像のように応答ヘッダに Content-Encoding: gzip を設定する必要があります。

応答ヘッダ

HTTP ハンドラを使って自分でダウンロードするコードを書く場合は自由に応答ヘッダを追加できますが、IIS の静的ハンドラを使う場合(例えば、img 要素の src 属性に .svgz 画像のパスを設定したような場合)はどうすればいいでしょう?

URL Rewrite Module 2.0 の Outbound Rules を利用すると応答ヘッダに Content-Encoding: gzip を設定できます。.svgz 画像の場合を例にとって以下にその方法を書きます。(注: Content-Type: image/svg+xml も必要ですが applicationHost.config の MIME Map で設定済みであれば何もする必要はありません。IIS Manager で調べてください)

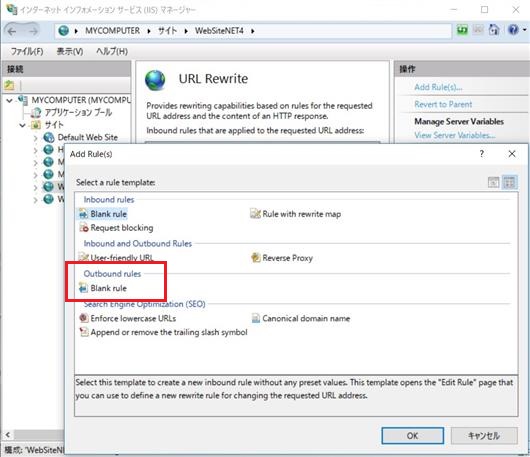

URL Rewrite Module の Outbound Rules

IIS Manager を起動して、上の画像のように Add Rule(s) ダイアログで Outbound Rules の Blank rules を選択し、OK ボタンをクリックすると Edit Outbound Rule という編集画面が開くので、そこでまず Precondition を定義します。

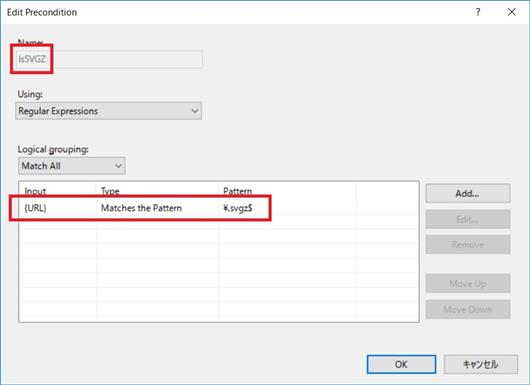

Precondition の定義

上の画像は Precondition の名前を IsSVGZ とし(任意)、Server Variable の URL(クエリ文字列等を含まないベースの部分)が正規表現の \.svgz$ にマッチする(.svgz で終わる)という条件になっています。URL の代わりに PATH_INFO を使っている記事がありますが、 ASP.NET の場合はどちらも同じ結果になりますので、分かりやすいと思われる URL を使用しました。

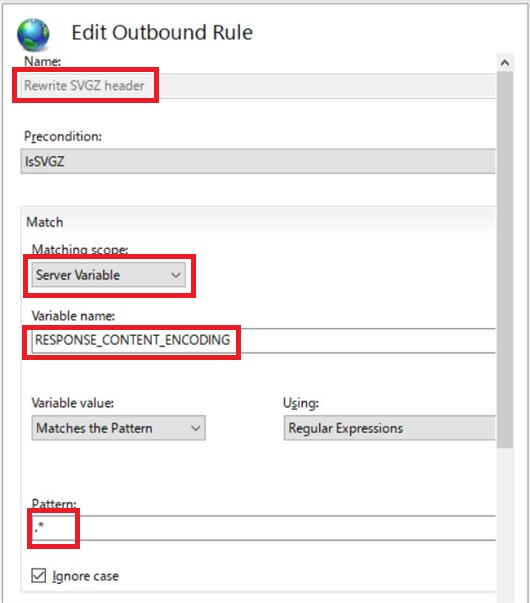

Precondition 設定後 Edit Outbound Rule 編集画面に戻って、Rule 名(任意)と Match 条件を設定します。下の画像の赤枠で囲った部分を見てください。

Name と Match の設定

Server Variable 名の RESPONSE_CONTENT_ENCODING と言うのは、Microsoft の公式文書には見つかりませんでしたが、応答ヘッダの Content-Encoding になるようです。正規表現の .* は 0 個以上の任意の文字という意味です。

ちなみに、RESPONSE_ が頭に付いている Server Variables には、RESPONSE_CONTENT_ENCODING 以外に、以下の画像の項目があるようです。未検証未確認ですが、それらは全て URL Rewrite Module で書き換え可能かもしれません。

Action の設定

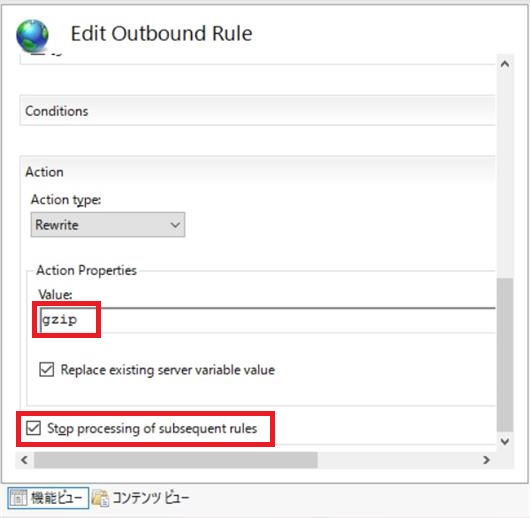

次に Edit Outbound Rule 編集画面の下の方にある Action の設定を行います。下の画像の赤枠で囲った部分を見てください。

Action の設定

上記の操作の結果、当該サイトの web.config に以下のコードが生成されます。(逆に言えば、IIS Manager を操作しなくても、web.config を編集して以下のコードを追加しても同じ結果が得られます)


<system.webServer>
  <rewrite>
    <outboundRules>
      <rule name="Rewrite SVGZ header"
        preCondition="IsSVGZ" stopProcessing="true">
        <match serverVariable="RESPONSE_CONTENT_ENCODING"
          pattern=".*" />
        <action type="Rewrite" value="gzip" />
      </rule>
      <preConditions>
        <preCondition name="IsSVGZ">
          <add input="{URL}" pattern="\.svgz$" />
        </preCondition>
      </preConditions>
    </outboundRules>
  </rewrite>
</system.webServer>

上の web.config の設定により、Server Variable の URL が .svgz で終わっている要求に対しては、応答ヘッダの Content-Encoding を gzip に書き換える(無ければ追加する)という操作が URL Rewrite Module によって行われ、一番上の画像で示したように Content-Encoding: gzip が付与されます。

<注意>

URL Rewrite Module は自分でダウンロードしてインストールする必要があります。インストールしてないと web.config を書き換えても効果はありません。

Microsoft URL Rewrite Module 2.0 for IIS 7 (x64)

Microsoft URL Rewrite Module 2.0 for IIS 7 (x86)

Windows 10 にはインストールできない(レジストリの設定変更が必要)という話がありますが、その場合は、英語版しか見つかりませんが、以下のページからダウンロードしたものがレジストリの設定変更なしでインストールできます。

Microsoft URL Rewrite Module 2.0 for IIS (x64)

自分は英語版を使ったので、IIS Manager の Url Write の部分のみ英語になってしまいました。上の画像の表示は日本語版とは異なると思います。

Tags: , ,

Windows Server

二重スラッシュを含む URL 書換

by WebSurfer 23. January 2015 14:10

IIS の URL Rewrite モジュールを使用して aaaa/1/2/3 という URL を test.aspx?x=1&y=2&z=3 というように書き換えることを考えます。

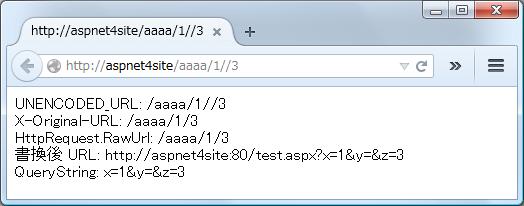

URL の書き換え

この時、たとえば上の画像のように 2 つ目の値をスキップした aaaa/1//3 という URL を test.aspx?x=1&y=&z=3(y に値がないところに注目)に書き換えたい場合はどうすればいいでしょうか?

IIS7 の URL Rewrite モジュールを使って、普通に(というか、あまり深く考えずに)書換ルールを作ると以下のようにすると思います。

<rewrite>
  <rules>
    <rule name="DoubleSlash">
      <match url="aaaa/(.*)/(.*)/(.*)" />
      <action
        type="Rewrite"
        url="test.aspx?x={R:1}&y={R:2}&z={R:3}" />
    </rule>
  </rules>
</rewrite>

IIS マネージャーの「テストパターン」ダイアログ上で、[テスト対象データの入力(D):]テキストボックスに aaaa/1/2/3 とか aaaa/1//3 などのテストパターンを入力してテストすると、 {R:1}, {R:2}, {R:3} には期待通りの結果が得られます。

なので、ブラウザから aaaa/1/2/3 とか aaaa/1//3 などで呼んでも同様に aaaa/(.*)/(.*)/(.*) にマッチして、test.aspx?x=1&y=2&z=3 とか test.aspx?x=1&y=&z=3 に書き換えられると期待すると思います。

しかし、ブラウザから aaaa/1//3 で呼ぶとダメです。ダメな理由は、IIS が aaaa/1//3 を aaaa/1/3 に書き換えてしまうからです。詳しく書くと以下の通りです。

  1. ブラウザからは aaaa/1//3 で要求が出る。
  2. それを受けた IIS は aaaa/1//3 を aaaa/1/3 に書き換えてしまう。
  3. aaaa/1/3 が URL Rewrite モジュールに渡される。
  4. aaaa/1/3 は aaaa/(.*)/(.*)/(.*) にはマッチしない。マッチしないので書き換えは行われない。
  5. 書き換えが行われないので、IIS は aaaa/1/3 で指定されるリソースを探す。
  6. そのようなリソースは存在しないので HTTP エラー 404.0 - Not Found となる。

ちなみに、aaaa/1/2/3 であれば期待通り test.aspx?x=1&y=2&z=3 に書き換えられ���test.aspx ページ内でクエリ文字列は正しく取得できます。

上記 2 がどうして分かったかと言うと、6 で表示されるエラー画面で「要求された URL http://aspnet4site:80/aaaa/1/3」となっていたからです。(aspnet4site は自分の開発マシンで使っているホスト名です)

というわけで、上記 2 を何とかしないと URL Rewrite モジュールでは対処できないということになります。

それを何とかする手段が IIS Server Variables の UNENCODED_URL を使用して IIS が処理する前の URL を取得して、それに書換ルールを適用することです。

詳しい手順は Microsoft IIS.net の記事 URL Rewrite Module Configuration Reference の中の「Using server variables in rewrite rules」および「Using back-references in rewrite rules」というセクションが参考になると思います。

具体的な書換ルールのコードは、今回のケースでは以下のようになります。

<rewrite>
  <rules>
    <rule name="DoubleSlash">
      <match url="^aaaa/" />
      <action
        type="Rewrite"
        url="test.aspx?x={C:1}&y={C:2}&z={C:3}" />
      <conditions>
        <add
          input="{UNENCODED_URL}"
          pattern="^/aaaa/(.*)/(.*)/(.*)" />
      </conditions>
    </rule>
  </rules>
</rewrite>

上記のルールで、aaaa/1/2/3 でも、aaaa/1//3 でも、aaaa//2/3 でも、 aaaa/// でも、その他全てのパターンで期待通り書き換えられるのを確認できました。

Tags: ,

Windows Server

URL Rewrite 2.0 と日本語の問題

by WebSurfer 2. December 2013 17:31

Microsoft が提供している IIS 7.x 用の URL Rewrite 2.0 モジュール を使用しての日本語の書き換えがうまくいかないという話です。

なお、この問題は globalization 要素の requestEncoding 属性を Shift_JIS に設定した場合に限られます。デフォルトの UTF-8 の場合は問題ありません。

URL Rewrite 2.0 による書き換え

例えば、以下のように、日本語を使用した URL を書き換えるケースを考えます。

http://host/dir/あ ⇒ http://host/default.aspx?n=あ

その場合、URL Rewrite 2.0 では URL 書き換えルールは以下のようになります。

<configuration>
  <system.webServer>
    <rewrite>
      <rules>
        <rule name="Japanese Query String Test">
          <match url="dir/(.+)$" />
          <action
            type="Rewrite"
            url="default.aspx?n={R:1}" />
        </rule>
      </rules>
    </rewrite>
  </system.webServer>
</configuration>

上記で、{R:1} というのは正規表現の後方参照から取得される文字列で、パターン dir/(.+)$ ではカッコで囲った部分になります。例えば、"http://host/dir/xxx" という入力なら {R:1} に該当するのは "xxx" になります。(ちなみに、{R:0} は "dir/xxx" になります)

ブラウザが要求を出す際、先の記事 ブラウザによる URL のエンコーディング で書きましたように、URL を UTF-8 として URL エンコーディングします。

"あ" の UTF-8 でのバイト列は E3 81 82 ですので、"http://host/dir/あ" は "http://host/dir/%E3%81%82" にエンコーディングされてからサーバーに送信されます。

URL Rewrite モジュールでは、"http://host/dir/%E3%81%82" という入力から、正規表現パターン dir/(.+)$ の後方参照として "%E3%81%82" を取得し、それをデコーディングした文字列が {R:1} に渡される仕組みになっています。(ソースコードを見たわけではなく、検証結果での確認ですが)

問題はその際の Encoding の判定です。

requestEncoding 属性が UTF-8(デフォルト)であれば、使用されている Encoding は UTF-8 と判定され、書き換え後の URL は正しく "default.aspx?n=あ" となります。

しかし、requestEncoding 属性が Shift_JIS に設定されていると、"%E3%81%82" の Encoding は Shift_JIS と判定され、書き換え後の URL は "default.aspx.aspx?n=縺・" とクエリ文字列の部分が文字化けしてしまいます。("縺・" は Shift_JIS のバイト列で E3 81 81 45 になります)

requestEncoding 属性が Shift_JIS でこの問題を避ける方法はあるでしょうか?

試しに、"http://host/dir/あ" で "あ" の部分を Shift_JIS の URL エンコード、即ち "http://host/dir/%82%A0" としてブラウザのアドレスバーに入力してみました。

その結果が一番上の画像なのですが、結果は同じように文字化けしてしまい、やっぱりダメでした。

ブラウザからサーバーに送信される URL は "http://host/dir/%82%A0" となりますが(Fiddler2 で確認)、サーバーが受信して URL Rewrite モジュールに渡す時に "%82%A0" が "%E3%81%82" になってしまうようです。(上の画像の X-Original-URL 参照)

というわけで、Microsoft の IIS 7.x 用 URL Rewrite 2.0 モジュールを使う際は、requestEncoding 属性を UTF-8(デフォルト)に限定した方がよさそうです。

UTF-8 なら "http://host/dir/%82%A0" という Shift_JIS で URL エンコーディングされた URL も正しく "default.aspx?n=あ" に書き換えられます。

参考までに検証に使った aspx ページ(0024-QueryString.aspx)を以下に載せておきます。

<%@ Page Language="C#" %>

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN"
 "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

<script runat="server">

  protected void Page_Load(object sender, EventArgs e)
  {
    Encoding enc = Request.ContentEncoding;

    Label1.Text = "Request.ContentEncoding.EncodingName: " +
        enc.EncodingName;

    Label2.Text = "X-Original-URL: ";
    string[] values =
        Request.Headers.GetValues("X-Original-URL");
    if (values != null)
    {
      string url = values[0];
      Label2.Text = Label2.Text + url;
      Label2.Text = Label2.Text + " (Url-decoded: " +
            HttpUtility.UrlDecode(url, enc) + ")";
    }

    Label3.Text = "Request.RawUrl: " + Request.RawUrl;
    Label4.Text = "Request.Url.OriginalString: " +
        Request.Url.OriginalString;

    string queryString = Request.QueryString["n"];
    Label5.Text =
        "Request.QueryString[\"n\"]: " + queryString;

    if (queryString != null)
    {
      string s = " (byte array: ";
      byte[] b = enc.GetBytes(queryString);
      for (int i = 0; i < b.Length; i++)
      {
        s = s + String.Format("[{0:X2}]", b[i]);
      }
      Label5.Text = Label5.Text + s + ")";
    }
  }
</script>

<html xmlns="http://www.w3.org/1999/xhtml">
<head runat="server">
  <title></title>
</head>
<body>
  <form id="form1" runat="server">
  <div>
    <asp:Label ID="Label1" runat="server"></asp:Label>
    <br />
    <asp:Label ID="Label2" runat="server"></asp:Label>
    <br />
    <asp:Label ID="Label3" runat="server"></asp:Label>
    <br />
    <asp:Label ID="Label4" runat="server"></asp:Label>
    <br />
    <asp:Label ID="Label5" runat="server"></asp:Label>
  </div>
  </form>
</body>
</html>

Tags: ,

Windows Server
