TreeView のノードの上下スペーシング

by WebSurfer 30. October 2011 15:16

TreeView に表示されるノードの上下のスペーシングを調整するにはどうすればいいでしょうか。

TreeView のノード間のスペーシングを調整

子ノードを親ノードに接続する線を表示しない(TreeView.ShowLines プロパティが false)なら NodeStyle-NodeSpacing か NodeStyle-VerticalPadding で設定可能です。

しかし、接続線を表示する場合はそれではうまくいきません。

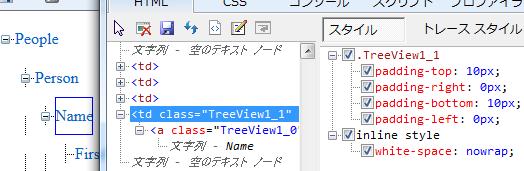

下の画像は、NodeStyle-VerticalPadding を 10px に設定した TreeView を表示している IE9 とその開発者ツールです(重ねて表示しています)。

NodeStyle-VerticalPadding を 10px に設定

NodeStyle-VerticalPadding を 10px に設定したことにより、td 要素の上下の padding が 10px に設定されてスペーシングは広がったものの、接続線の画像がデフォルトのままなので、線がつながっていません。

線がつながるようにするには、接続線の画像のサイズを大きくする必要があります。(というより、NodeStyle-NodeSpacing や NodeStyle-VerticalPadding は使わないで、画像のサイズだけでスペーシングを調整するようにします。)

接続線の画像は、デフォルトでは TreeView コントロールの埋め込みリソースから 19 x 20 サイズの GIF ファイルがダウンロードされるようになっていますが、以下の手順で変更可能です。

  1. デザイン画面で TreeView の > 印をクリック。
  2. 「TreeView タスク」メニューが表示されるので、[線のイメージのカスタマイズ ...]をクリック。
  3. 「ASP.NET TreeView ラインイメージジェネレーター」ダイアログが表示されるので、Height を指定する(デフォルトは 20)。必要なら、幅も Width の設定で変えられます(デフォルトは 19)。
  4. TreeLineImages フォルダ(存在しなければ自動生成される)の中に、上記 3 で指定したサイズの接続線の GIF イメージファイルが自動的に生成され、配置される(既存の画像ファイルがあれば置き換えられる)。

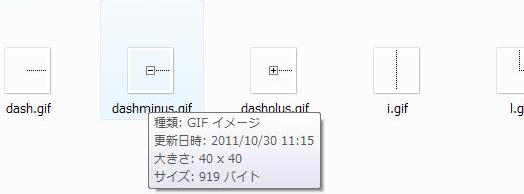

下の画像は、上記の手順で Height x Width を 40 x 40 に設定して自動生成した接続線の GIF イメージの一部です。

40 x 40 に設定して自動生成した接続線の GIF イメージ

TreeView.LineImagesFolder プロパティに上記 4 の TreeLineImages フォルダを設定し(自動的に設定されます)、上記 3 で画像の幅(Width)を変更していたら TreeView.NodeIndent をそれに合わせて調整します。

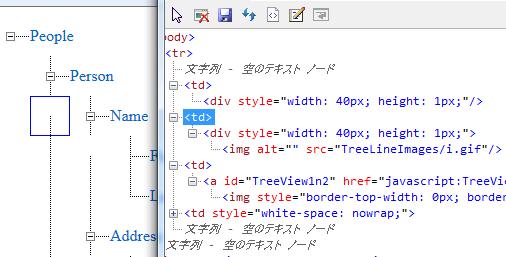

でも、これだけではまだ一部で線がつながりません(これはデフォルトの時でも同じです)。下の画像を見てください。

一部で線がつながりません

上の画像が示すように、TreeView.NodeIndent プロパティで設定した幅のインデントを設けるため、td 要素の中に div 要素が配置されています。その場所に接続線がある場合は、その div 要素の中に img 要素を配置して接続線の GIF イメージを表示します。

この例では、NodeIndent="40" としたので div 要素の style 属性で width: 40px; となっています。しかし、height は常に 1px になります。

インデントだけなら height が 1px でも問題ありませんが、接続線を表示する場合は 1px ではダメです。

その問題を解決するには、以下のようなスタイルを定義して、TreeView.CssClass に設定してやります。その結果が一番上の画像です。

<style type="text/css">
    .treeview table td div
    {
        height: 100% !important;
    }
</style>

Tags: ,

ASP.NET
